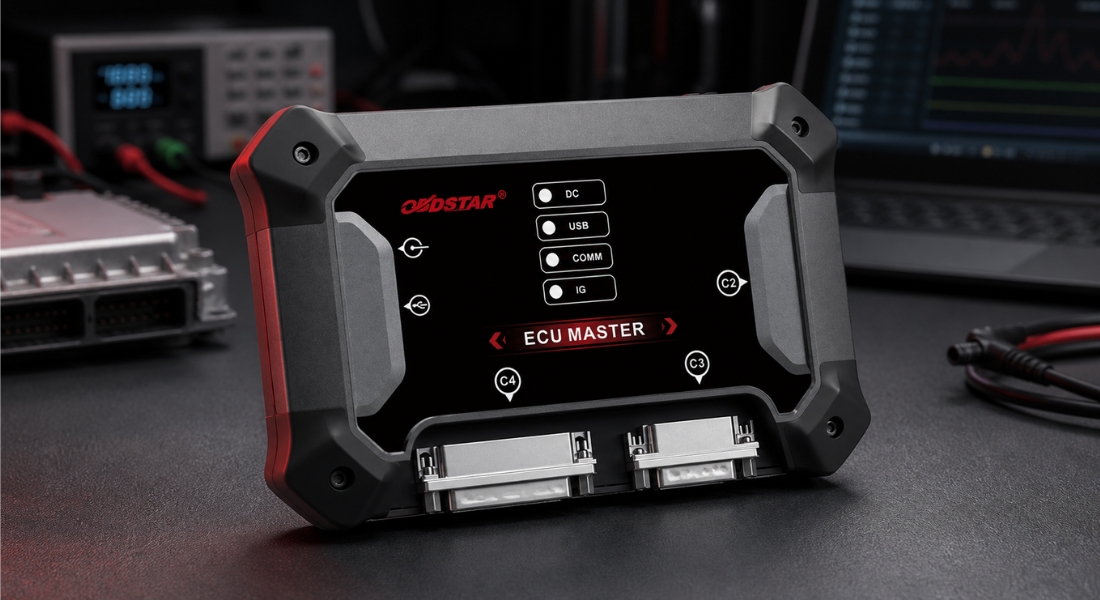

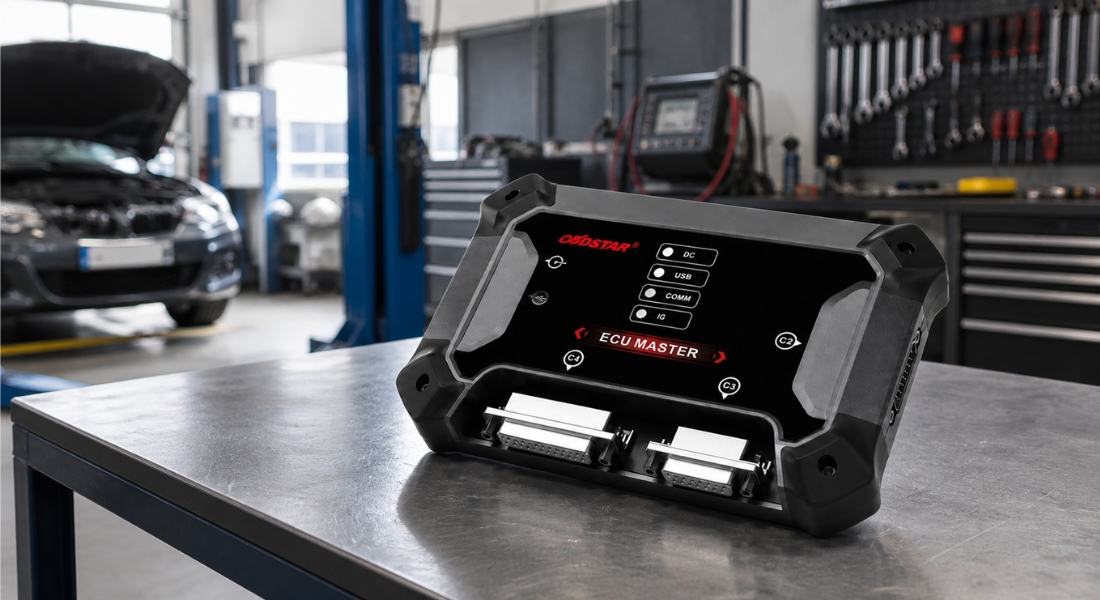

OBDStar ECU Master (HW)

Produktdetailbeschreibung

OBDStar ECU Master ist ein professionelles Programmiergerät für die Arbeit mit Steuergeräten von Personenkraftwagen und Elektrofahrzeugen. Je nach gewählter Lizenz ermöglicht es das Lesen, Schreiben, Sichern und Klonen von Steuergerätedaten oder die Wiederherstellung unterstützter SRS- und Airbag-Module nach einem Unfall. Das Gerät unterstützt die wichtigsten Kommunikationsmethoden, die bei der Programmierung von Fahrzeugsteuergeräten verwendet werden, darunter die Modi OBD, BENCH, BOOT, JTAG und BDM. Die Software ist für Computer mit dem Betriebssystem Windows 10 oder neuer vorgesehen.& nbsp;Die ECUMaster-Software enthält Warnhinweise bei falscher Vorgehensweise, die dazu beitragen, das Risiko von Fehlern beim Anschließen und Programmieren der Steuergeräte zu minimieren. Für unterstützte ECUs und Airbag-Module sind optionale Spezialkabel erhältlich, die einen direkten Anschluss ohne manuelles Verbinden einzelner Pins ermöglichen. Das Gerät wird über ein USB-Kabel an den Computer angeschlossen. Die einzelnen Vorgänge werden anschließend über das übersichtliche Programm OBDStar ECU Master ausgeführt.

Es handelt sich hierbei ausschließlich um die Hardware – die von Ihnen gewählte Software-Lizenz A, B, C, D oder eine beliebige Kombination fügen Sie weiter oben auf der Seite hinzu, hier oder im Warenkorb hinzufügen.

Verfügbare Lizenzen

Für das Gerät muss eine Lizenz Ihrer Wahl erworben werden. Folgende Varianten stehen zur Verfügung:

• Variante A – PKW: Programmierung und Klonen von Steuergeräten für PKW und Elektrofahrzeuge
• Variante B – Motorräder: Auslesen, Beschreiben und Klonen von Motorsteuergeräten für Motorräder
• Variante C – Lkw: Programmierung und Klonen von Steuergeräten für Lkw, Busse und Baumaschinen
• Variante D – Airbag: Wiederherstellung unterstützter SRS- und Airbag-Steuergeräte nach einem Unfall
• Variante Full – A+B+C+D

Variante A – Personenkraftwagen

Variante A ist für die Programmierung von Steuergeräten von Personenkraftwagen und ausgewählten Elektrofahrzeugen vorgesehen. Sie unterstützt die Arbeit mit den Steuergeräten ECM (Motor), TCM (Getriebe) und BCM (Karosserie) sowie bei kompatiblen Elektrofahrzeugen auch mit den Batterie- und Steuergeräten BMS und VCU.

Unterstützte Funktionen

• Lesen und Schreiben von Daten der Steuergeräte ECM, TCM, BCM und ausgewählter BMS/VCU
• Klonen von Steuergeräten und Datenübertragung zwischen Original- und Ersatzsteuergerät
• Lesen und Schreiben von Flash- und EEPROM-Speichern
• Automatische Korrektur der Prüfsumme (CheckSum)
• Lesen und Schreiben der Fahrgestellnummer (VIN)
• Virgin Reset, Personalisierung und Datenübertragung
• Konvertierung und Entschlüsselung von Wegfahrsperrendaten
• IMMO AUS / EIN
• Lesen und Schreiben von Steuergerät-Kennfeldern
• Entriegeln und Verriegeln unterstützter Steuergeräte
• Kalibrierung des Kühlmitteltemperatursensors bei unterstützten Steuergeräten
• Kalibrierung des Kilometerzählers und der Betriebszeit des Steuergeräts bei unterstützten Systemen

Variante B – Motorräder

Variante B ist für die Arbeit mit Motorsteuergeräten von Motorrädern vorgesehen. Zu den unterstützten Anwendungen gehören ausgewählte Steuergeräte der Marken Harley-Davidson, Honda, CFMOTO, Kawasaki und weiterer Hersteller, die in der aktuellen Abdeckungsliste aufgeführt sind.

Unterstützte Funktionen

• Lesen und Schreiben von Daten aus Motorrad-ECUs
• Lesen und Schreiben von Speichern unterstützter Steuergeräte
• Klonen ausgewählter Motorsteuergeräte
• Lesen und Schreiben der Fahrgestellnummer (VIN)
• Virgin-Reset der unterstützten Steuergeräte
• Zurücksetzen des Datenpuffers
• Kalibrierung des Kilometerzählers bei unterstützten Steuergeräten
• Arbeit im BENCH-Modus je nach Steuergerätetyp

Variante C – Lkw

Variante C ist für Steuergeräte von Lkw, Bussen, landwirtschaftlichen Maschinen und anderen schweren Fahrzeugen vorgesehen. Sie unterstützt ausgewählte ECM-, TCM- und BCM-Steuergeräte der Marken Mercedes-Benz, Volvo, Scania, MAN, Iveco, Isuzu, Mitsubishi Fuso, Ford, John Deere, Kubota, Yanmar und weiterer Hersteller.

Unterstützte Funktionen

• Lesen und Schreiben von Daten der ECM-, TCM- und BCM-Steuergeräte
• Klonen unterstützter Steuergeräte
• Lesen und Schreiben der Fahrgestellnummer (VIN)
• Virgin-Reset unterstützter Steuergeräte
• automatische Korrektur der Prüfsumme (CheckSum)
• Lesen und Schreiben von Steuergerät-Maps
• Entsperren und Sperren unterstützter ECUs
• IMMO AUS / EIN
• Kalibrierung des Kilometerzählers bei unterstützten Systemen
• Arbeiten in den Modi BENCH, BOOT, JTAG und BDM je nach Steuergerätetyp

Variante D – Airbag

Die Variante D ist für Fachleute bestimmt, die sich mit der Reparatur von SRS- und Airbag-Steuergeräten befassen. Bei unterstützten Modulen ermöglicht sie das Auslesen der erforderlichen Daten, das Löschen gespeicherter Unfalldaten und die Wiederherstellung des Steuergeräts nach Aktivierung des Rückhaltesystems.

Unterstützte Funktionen

• Lesen und Sichern von Daten unterstützter SRS- und Airbag-Steuergeräte
• Löschen gespeicherter Unfalldaten nach einem Unfall
• Zurückschreiben der korrigierten Daten in das Steuergerät
• Wiederherstellung und Reparatur unterstützter Airbag-Module
• Lesen und Beschreiben von EEPROM-, Flash- oder DFlash-Speichern je nach Steuergerätetyp
• Arbeitsabläufe und Informationen, die für den korrekten Anschluss des Steuergeräts erforderlich sind
• Hinweise auf falsche Vorgehensweisen

Die Verfügbarkeit der Crash-Reset-Funktion hängt vom jeweiligen Hersteller, der Bezeichnung des Airbagmoduls, dem verwendeten Prozessor und der aktuellen Softwareversion ab. Wir empfehlen, das betreffende Modul vor Beginn der Reparatur in der aktuellen Liste der unterstützten Module zu überprüfen.

Unterstützte Anschlussmodi

• OBD – Kommunikation und Programmierung über die Diagnosebuchse des Fahrzeugs
• BENCH – Arbeit mit ausgebautem Modul, ohne dass dieses geöffnet werden muss
• BOOT – direktes Lesen und Schreiben des Moduls im Servicemodus
• JTAG / BDM – Arbeit mit ausgewählten Prozessoren und Speichern über eine direkte Verbindung

Unterstützte Kommunikationsprotokolle

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• weitere Protokolle je nach Typ des Steuergeräts

Technische Daten

• Betriebssystem: Windows 10 und neuer
• Betriebstemperatur: -10 °C bis 55 °C
• Lagertemperatur: -20 °C bis 70 °C
• Abmessungen: 176 × 115 × 31 mm

Inhalt des Pakets

• OBDStar ECU Master (eine Software-Lizenz Ihrer Wahl muss separat erworben werden)
• Netzteil
• Hauptkabel
• USB-Kabel
• BENCH-Kabel
• Jumper-Wire-Set
• 3-in-1-Jumper-Verlängerungskabel
• Multifunktionsplatine zum Lesen und Schreiben von Daten C4-01
• Adapter C4-10
• Kabel W004
• Kabel W005
• Kabel W006
• ausführliches Handbuch
